Creación dispositivo electrónico

agosto 26, 2023

Creación de un dispositivo para transformar el portero automático en un portero gsm.

¡Bienvenidos a este emocionante tutorial donde te guiaré a través de la creación de un emocionante proyecto electrónico que he desarrollado! En esta guía paso a paso, te llevaré desde los conceptos básicos hasta la culminación de un dispositivo electrónico funcional que podrás construir tú mismo. Prepárate para sumergirte en el mundo de la electrónica , la programación y la creatividad.

El dispositivo desarrollado parte de la base de transformar un portero automático de uso común y un portero gsm, de esta forma podemos controlar y hablar con quien nos llame al domicilio aún cuando estamos fuera de él.

El microcontrolador usador para el proyecto es un ATMEGA328p y un sim 800L, el ATMEGA es el microcontrolador usador para los Arduino Uno, Arduino Nano y algunos Arduino más. Aparte de estos controladores hay muchos componentes, los cuales se pueden encontrar en el enlace de dejo al final a Github.

Una vez claro más o menos los componentes nos ponemos manos a la obra con la fase de propotipado.

Dentro de la fase de prototipado como era de esperar observe muchos errores de hardware, uno de ellos que le costo tiempo solucionar era que al "pinchar" el audio del portero y enviar la señal al sim800L se distorsionaba mucho, además cuando quería hablar con el portero de forma normal se escucha unos chirridos irritantes. El primer problema se solucionó adaptando la entrada de audio y mic tal y como muestra el datasheet del sim800l, según documentación había que filtrar la señal con condensadores en serie y paralelo, tal y como muestra la foto

El segundo problema planteado fue tan fácil como cortar la señal poniendo un relé en serie, y que este solo fuera excitado en caso de querer que el audio llegara al sim 800l.

Una vez el prototipado acabado era hora de comenzar el desarrollo en la pcb. Dentro de la gran variedad de programas para esto yo escogí Fritzing, este programa ya lo había usado en proyectos anteriores y me gusta por su sencillez y la gran comunidad que hay la hora de buscar componentes.

Una vez diseñada y comprobada mil veces la pcb envié a fabricarla china y en unos estupendos 20 días ya las tenia en casa. Wowwwwwww!!!!!.

Con ganas de empezar a solar componentes me lie a gastar estaño y el estupendo resultado es este

La programación del microcontrolador se hizo a través del software de Arduino y mediante un modulo TTL usb a UART cargué el programa al modulo.

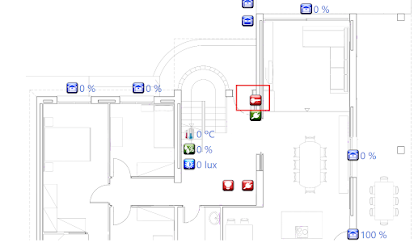

El funcionamiento del dispositivo es sencillo, este tiene dos estados "activado" "desactivado", en caso de estar desactivado el modulo no hace nada en caso de que alguien llame al telefonillo, en caso contrario el modulo intercepta que se ha llamado al telefonillo y realiza una llamada al número de teléfono que tiene predeterminado, de esta forma se puede hablar como si se estuviera dentro del domicilio. Para cambiar los estado se puede hacer de tres formas; la primera realizando una perdida al teléfono que tiene la sim del modulo, la segunda enviando un SMS "ON" "OFF" a la sim, y la tercera de forma manual con un swicht que tiene el mismo modulo. Esto aún funcionar de forma perfecta no acababa de gustarme y quería incluir el modulo en mi central domótica y Alexa. Me tocaba desarrollar algo para que pudiera incluirlo.

Para como adaptar el modulo para recibir paquetes MQTT " era la forma más sencilla de domotizarlo" diseñe una pequeña pcb son un esp-01, ya que es un modulo muy sencillo y pequeño y de esta forma podía meterlo en la pcb del portero de forma fácil. El primer inconveniente es que lo esp trabajan a 3,3v y no 5v como los ATMEGA por eso no que quedo otra que hacer unos cambio de nivel con unas resistencias generando un divisor de tensión. La comunicación entre los dos microcontroladores es a través del serial.
